Bankzubehör

an Bord der Maschine

Meccanica Arnes aus Cavriago, Reggio Emilia, entwickelt, fertigt und vertreibt Zubehör und Ersatzteile – von Spindeln bis hin zu Maschinentischen. Kontaktieren Sie uns gerne für weitere Informationen oder ein kostenloses und unverbindliches Angebot.

Universeller Kegelentferner

Blaues, zylindrisches Gerät auf schwarzem Sockel mit Drehknopf oben und seitlicher Steuereinheit

Stadtsilhouette

Foto von: John Doe

Technisches Datenblatt

Blaues Industrielagergehäuse mit schwarzem Montagesockel und Seitenrollen

Schwarze, verstellbare Scheinwerferhalterung mit Beschriftung auf quadratischem Sockel, isoliert auf weißem Hintergrund

Merkmale und Vorteile:

Entwickelt und gefertigt zum Schutz der wichtigsten Punkte der Werkzeughalterspindel.

Bordmaschinenbank

Blauer, fahrbarer Werkbankwagen mit Schubladen, Regalen und Werkzeughaltern.

Technisches Datenblatt

Schlagbank

Zubehörseite mit einer CNC-Fräse, Monitor und optionalem Zubehör auf grünem Hintergrund

Technisches Datenblatt

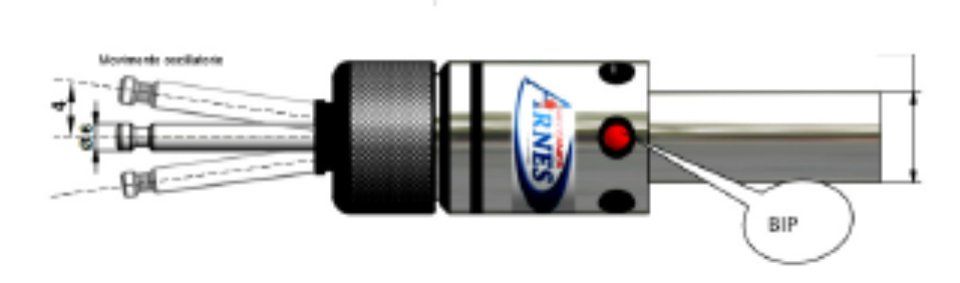

3D-Zentrale

Schema eines Handgeräts mit Kabel, Tasten und beschrifteten Teilen in Grau und Schwarz.

Stadtsilhouette

Foto von: John Doe

Technisches Datenblatt

Merkmale und Vorteile:

Die Zentriervorrichtung ist ein elektronisches Instrument, das zum Nullstellen von Abständen oder Punkten verwendet wird;
Der Messschaft hat einen Durchmesser von 6 mm ± 0,005 Zoll;
Bei Berührung schaltet sich eine rote Lampe ein und ein akustisches Signal wird aktiviert;
Kontaktgenauigkeit 0,005 mm;
Der Schaft weist eine Sicherheitsabweichung von ca. 4 mm auf.

So setzen Sie einen Punkt zurück:
- Montieren Sie die Zentriervorrichtung auf der Spindel und bewegen Sie sie vom Startpunkt A zum Kontaktpunkt B;
- Bei physischem Kontakt mit dem Werkstück leuchtet eine rote Lampe auf und ein akustisches Signal ertönt, was anzeigt, dass sich die Position des Punktes B 3 mm ± 0,005 von der Mitte der Sonde entfernt befindet.
So zentrieren Sie innere und äußere Kreise:
- Positionieren Sie die Zentriervorrichtung annähernd in der Mitte des Umfangs und bringen Sie sie mit einem Punkt C auf dem Umfang in Kontakt.
- Lesen Sie die Position ab und bewegen Sie das Instrument anschließend in die entgegengesetzte Richtung.
- Lesen Sie dann den Abstand zwischen Punkt C und Punkt D ab, an dem die LED (rotes Licht) und das akustische Signal wieder aufleuchten.
- Die Hälfte des gemessenen Abstands L ist der Mittelpunkt der X-Achse.
- Durch Wiederholen des gleichen Vorgangs auf der anderen Y-Achse erhalten Sie den Mittelpunkt O des Umfangs.
